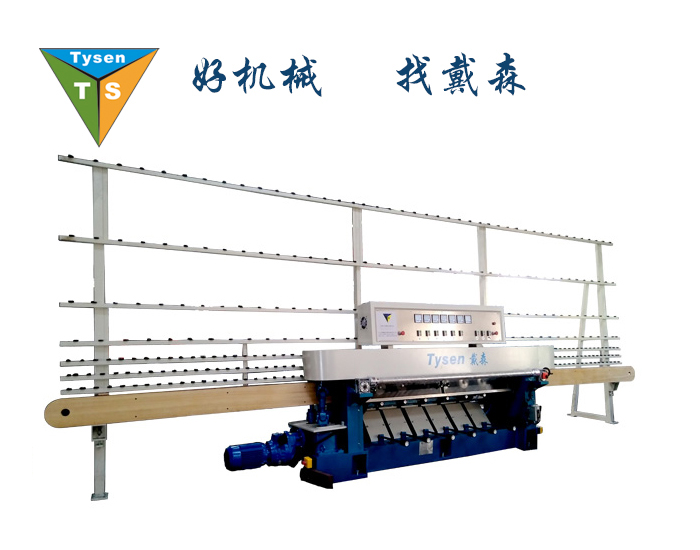

TZYM6玻璃直線圓邊機

TZYM6玻璃直線圓邊機用于磨削不同大小與厚度的平板玻璃的圓邊及棱邊的磨削。把直線邊磨成圓邊，圓邊的粗磨、精磨、拋光連續一次加工完成。同厚度的平板玻璃可連續加工，拋光后的圓邊接近于玻璃母體的光潔度。

一．    工作條件

a)電源：AC380V±10%   50HZ±2%   3φ；

b)環境溫度：環境溫度: 1℃~40℃；

c)空氣相對濕度：＜90%。

二．    技術參數

機    型		TZYM6
加工玻璃速度(m/min)		1.2~6.2
加工玻璃最小規格		100*100
玻璃厚度a		4~19 mm
整機尺寸 L×B×H（mm）		6650×1200×2450mm
主機尺寸L1×B1×H1（mm）		3730×1200×1490mm
底座尺寸 L2×B2（mm）		2530×600mm
護架長度L3（mm）		6350
主機凈重		2500
總功率		15.7

三．   TZYM6磨輪分配（自輸入至輸出或自右至左）：

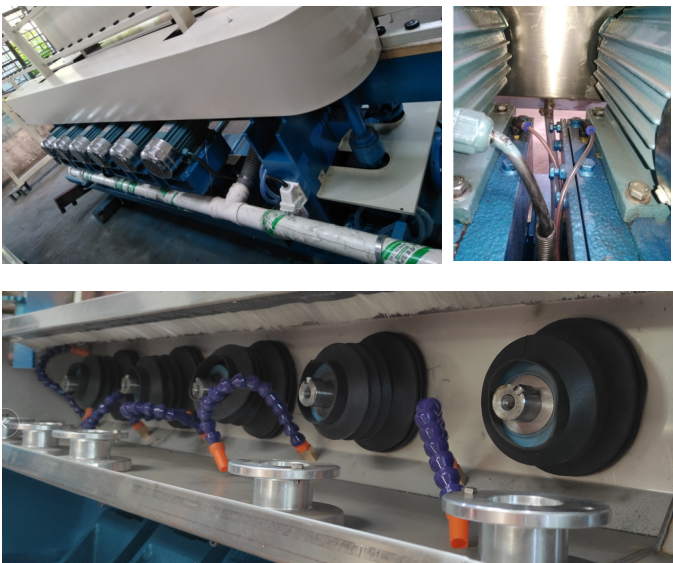

四．主要件配置   手動調整玻璃厚度，機械位置計數器顯示厚度。

4.1 底座、立柱、導軌等關鍵結構件采用防變形的鑄件結構。

4.2 磨頭電機為勁龍(或ABB)磨頭電機Y80系列。

4.3 無級變速機為星業無級機，蝸輪減速機為珠江減速機。

4.4主要電器元件為正泰電器。

4.5 24V安全電壓控制。

4.6手搖泵潤滑前導軌移動拖板(玻璃厚度)。

4.7 輸送導軌采用加強型同步帶輸送玻璃。

五．可選配置
