TJM10Z軸鏈?zhǔn)讲Ａе本€多級磨邊機

專利產品:第三代磨邊機---軸鏈?zhǔn)侥ミ厵C(jī)

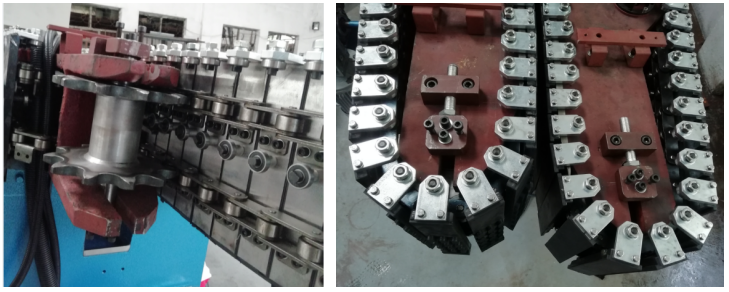

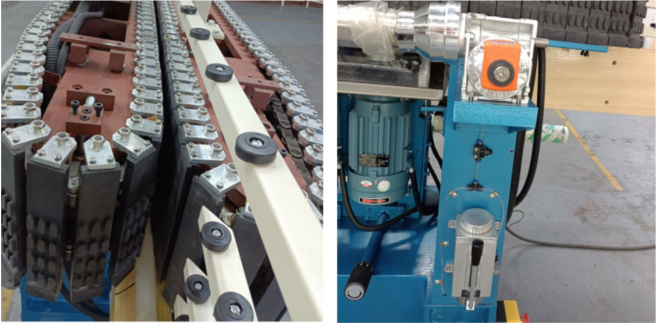

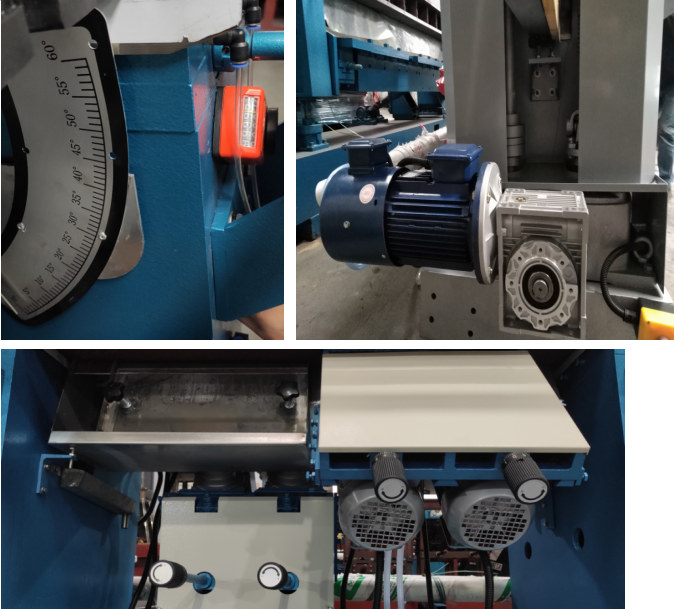

※ 軸鏈?zhǔn)浇Y(jié)構前、后夾板的軸鏈機，集常規軸承機與鏈條機之優點于一體，解決了軸承機與鏈條機的缺點。

※ 軸承作為導向件，鏈條作為動力傳遞部件，玻璃夾板與鑲條平面滑動接觸作為定位基準。

※ 功能相對獨立的導向、動力、定位的有機結合，提高了機器傳動的可靠性和玻璃夾板的定位平整度，大大降低了維修成本和使用費用。

※ 適合夾緊小片40mm及以上的玻璃磨削加工。

※ 該結構軸鏈機解決了常用軸承機由軸承定位的夾板與鑲條線滾動接觸定位基準不一致的缺點。

※ 該結構軸鏈機解決了常用軸承機由軸承既作導向又作動力傳遞部件而造成軸承易損壞和維修成本高的缺點。

※ 該軸鏈結構前、后夾板，均通過平磨加工，且在使用過程中是平面滑動摩察，始終保證夾板厚度的一致性。

※ 輸入、輸出導軌采用加強型同步帶輸送玻璃， 可靠承載輸送厚重玻璃，解決了以前直邊機輸送厚重玻璃打滑與同步帶斷裂的問題；

※ 特殊設計的毛刷座結構，可快速更換毛刷，使得水路系統維修保養輕松自如；

※ 24V安全電壓控制與開門斷電保護, 使用操作更放心更安全；

※ 手搖泵潤滑前導軌移動拖板(調玻璃厚度)；

※ 機身、立柱、導軌等關鍵結構件采用防變形的鑄件結構；

※ 采用3個立柱結構支承大梁，機器剛性好；

※ 是加工小片玻璃及高檔玻璃較高性價比的首選設備。

一．簡述

TJM10Z軸鏈玻璃直線多級磨邊機用于磨削不同大小與厚度的平板玻璃的平底邊、級邊及棱角，級邊與底邊的粗磨、精磨、拋光一次加工完成。級邊角度、玻璃厚度的改變調節方便，前倒角磨頭隨前導軌整體進退。實現直邊、級邊、后倒角一次加工完成，同厚度的平板玻璃可連續加工，拋光后的底邊、級邊接近于玻璃母體的光潔度。

二．型號說明

TJM10Z軸鏈玻璃直線多級磨邊機表示：Tysen（戴森）生產的6個級邊磨頭(含兩羊毛輪拋光)、2個前倒角磨頭、2個后倒角磨頭共10個磨頭的軸鏈?zhǔn)浇Y(jié)構多級邊磨邊機。

三．加工玻璃級邊功能調整

	參數項目	參數值	說明
	玻璃厚度a	4~25	多級邊機一般要求級邊角度θ（0°，15°，30°，45°，60°）和剩余厚度b為主，此時，a、b、θ為設定值，級邊寬度B為推導值。
	剩余厚度b	2或0≤b≤a
	級邊角度θ	0°~60°
	級邊寬度B	B= cosθa-b，且B≤30

四．加工玻璃倒角功能調整

說明：前倒角磨頭整體懸掛于前導軌，跟隨前導軌整體進退，即前倒角磨頭隨玻璃厚度的改變自動調整。后倒角磨頭固定于機器底座上。

五．工作條件

a)電源：AC380V±10%   50HZ±2%   3φ（可根據不同國家電源定做）；

b)環境溫度：環境溫度: 1℃~40℃；

c)空氣相對濕度：＜90%。

六．技術參數

七．磨輪配置

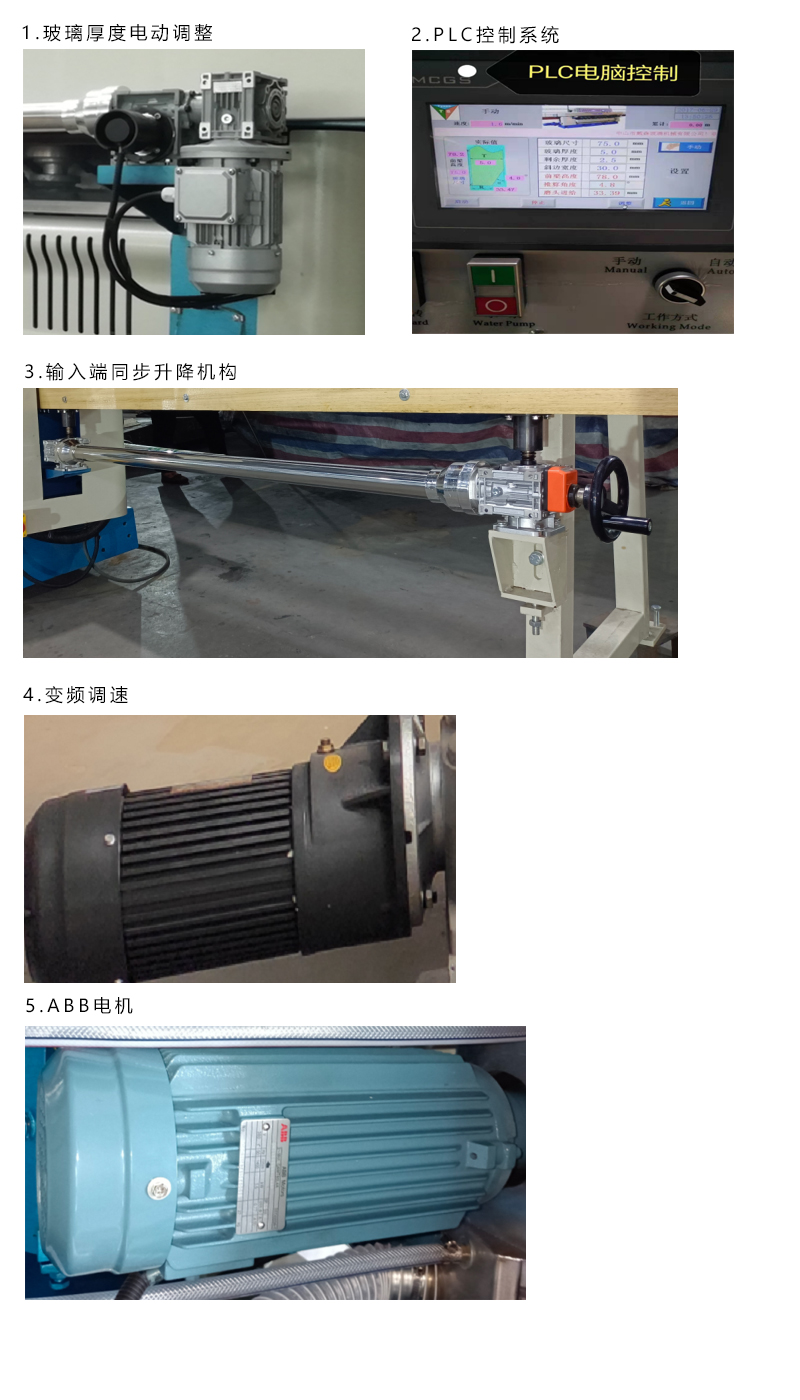

八．可選配置
