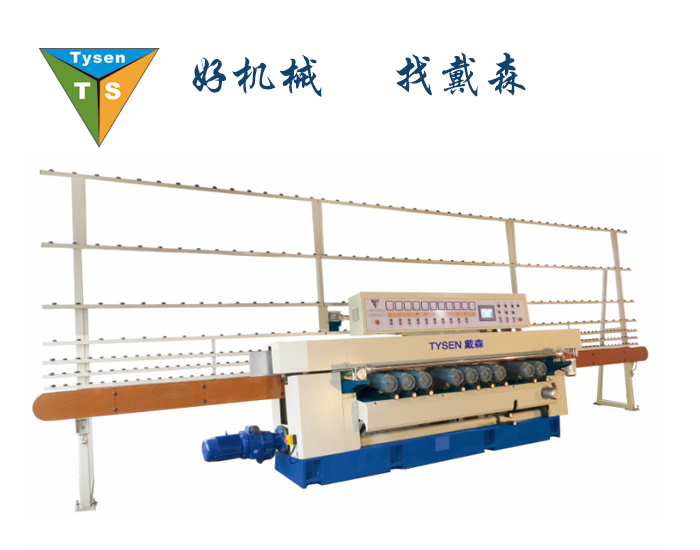

TXM361Z軸鏈玻璃直線斜邊機

專利產品:第三代磨邊機---軸鏈式磨邊機

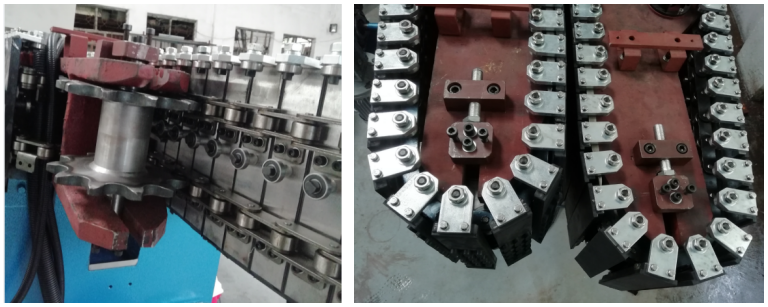

※ 軸鏈式結構前、后夾板的軸鏈機，集常規軸承機與鏈條機之優點于一體，解決了軸承機與鏈條機的缺點。

※ 軸承作為導向件，鏈條作為動力傳遞部件，玻璃夾板與鑲條平面滑動接觸作為定位基準。

※ 功能相對獨立的導向、動力、定位的有機結合，提高了機器傳動的可靠性和玻璃夾板的定位平整度，大大降低了維修成本和使用費用。

※ 該結構軸鏈機解決了常用軸承機由軸承定位的夾板與鑲條線滾動接觸定位基準不一致的缺點。

※ 該結構軸鏈機解決了常用軸承機由軸承既作導向又作動力傳遞部件而造成軸承易損壞和維修成本高的缺點。

※ 該軸鏈結構前、后夾板，均通過平磨加工，且在使用過程中是平面滑動摩察，始終保證夾板厚度的一致性。

1.創新設計的特殊磨頭升降結構，能可靠調整小片玻璃與大片玻璃的磨頭位置高度，解決了以前磨頭隨前導軌升降或隨后導軌升降的間隙變形缺陷。

2.同步帶輸送玻璃，使得運行平穩可靠。

3.特殊設計的骨架式磨頭水箱毛刷防水結構，防水性能更優越。

4.特殊設計的毛刷座結構，可快速更換毛刷，使得水路系統維修保養輕松自如。

5.國際標準的開門斷電與24V安全電壓的電氣控制系統，使用操作更放心更安全。

6.按操作區人體觸摸到的機器多部位安裝一鍵式急停按扭，緊急處理方便可靠安全。

7.機身、擺架、立柱、導軌等關鍵結構件采用防變形的鑄件結構。

一．簡述   TXM361Z軸鏈玻璃直線斜邊機用于磨削不同大小與厚度的平板玻璃的直線斜邊與圓底邊，斜邊的粗磨、精磨、拋光與底邊的磨削一次加工完成；磨頭整體進退刀、斜面角度、玻璃厚度的改變調節方便；主傳動采用無級變速器調速，調速范圍大，速度穩定；同厚度的平板玻璃可連續加工，拋光后的斜面接近于玻璃母體的光潔度；

二．型號說明   TXM361ZS玻璃直線斜邊機表示：Tysen（戴森）生產的3個斜邊羊毛輪拋光磨頭、6個斜邊粗精磨頭、1個圓底邊磨頭的10磨頭軸鏈式玻璃直線斜邊磨邊機。

三．技術參數

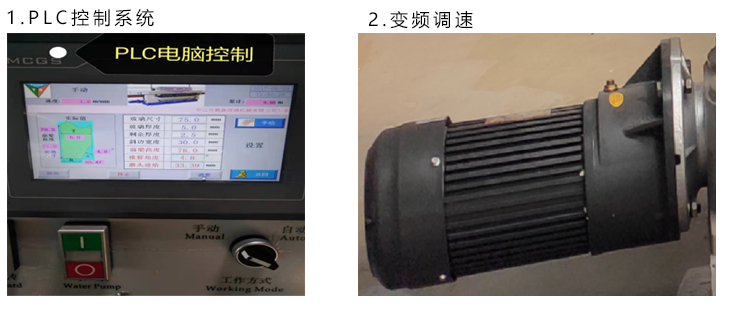

四. 可選配置
