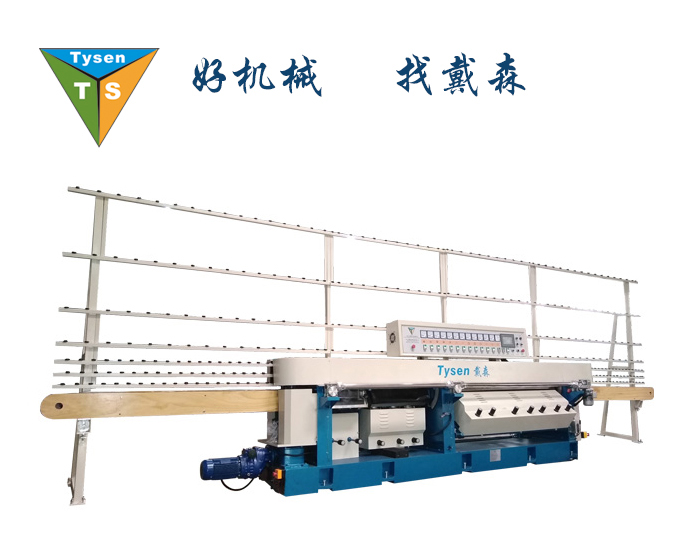

TJM12玻璃直線多級磨邊機

一．簡述 TJM12-S-2Y732雙擺角玻璃直線多級磨邊機用于磨削不同大小與厚度的平板玻璃的平底邊、級邊及棱角，級邊與底邊的粗磨、精磨、拋光一次加工完成。級邊磨頭整體進退刀、剩余厚度、級邊角度、玻璃厚度的改變調節方便，前倒角磨頭隨前導軌整體進退并可0°與45°電動切換。實現直邊、級邊、后倒角一次加工完成，同厚度的平板玻璃可連續加工，拋光后的底邊、級邊接近于玻璃母體的光潔度。

二．型號說明   TJM12-S-2Y732多級磨邊機表示：Tysen（戴森）生產的7個級邊磨頭(含2個羊毛輪拋光)、3個前倒角磨頭、2個后倒角磨頭共12個磨頭的級邊、直邊、后倒角的一體磨邊機。

三．技術參數

四．磨輪分配（自輸入至輸出或自右至左）

五．功能特點

1.級邊磨頭整體進退刀，玻璃厚度、加工玻璃級邊的剩余厚度、級邊角度與級邊寬度的改變調節方便，調整功能獨立控制；實現直邊、級邊、后倒角一次加工完成，達到一機多用的目的。

2.級邊磨頭多，共7個磨頭且有兩個羊毛輪拋光，磨削力強，拋光效果好。

3.第8、9、10號磨頭作為一個整體隨玻璃厚度進退，實現0°直邊與45°前倒角的電動切換。

4.鏈板、磨頭電機等主要零部件與直邊機相同，通用性高，維修方便。

5.級邊磨頭控制與前導軌控制分開；級邊剩余厚度任意可調，機械位置顯示器顯示。

6.級邊角度調整范圍大，磨削級邊最大角度為60°。

7.輸入、輸出導軌采用加強型同步帶輸送玻璃，輸入導軌同步升降,可靠承載輸送厚重玻

璃，解決了以前多級邊機輸送厚重玻璃打滑與同步帶斷裂的問題。

8.特殊設計的毛刷座結構，可快速更換毛刷，使得水路系統維修保養輕松自如。

9.24V安全電壓控制與開門斷電保護，使用操作更放心更安全。

10.手搖泵潤滑前導軌移動拖板。

11.機身、立柱、導軌等關鍵結構件采用防變形的鑄件結構。
